激光焊接機常見工藝參數解讀
激光焊接是激光加工技術應用的一個重要方面，也是21世紀最引人注目和發展前景的焊接技術。相對于傳統的焊接，激光焊接有許多優點，焊接質量更高，效率更高。近年來，激光焊接技術在制造業、粉末冶金、汽車、電子、生物醫學等領域得到了廣泛的應用。
激光器焊接原理
激光焊接屬于熔融焊，采用激光束作為焊接熱源，其焊接原理是：通過特定的方法激發活性介質，使其在腔體內來回震蕩，然后轉換為受激輻射光束，當光束與工件互相接觸時，其能量就被工件吸收，當溫度高達材料的熔點時，就可以進行焊接。
△激光焊接原理。
根據熔池形成機理劃分，激光焊接具有兩種基本的焊接機理：熱傳導焊接和深熔(小孔)焊。焊接過程中產生的熱量通過熱傳導擴散到工件內，使焊縫表面熔化，基本無汽化現象，在低速薄壁件的焊接中經常使用。深熔焊接時，材料蒸發，形成了大量的等離子體，熔池前部出現小孔現象。深熔焊接可以徹底地焊透工件，且輸入能量大，焊接速度快，是目前應用最廣泛的激光焊接方式。
主要工藝參數的激光焊接。
對激光焊接質量有影響的工藝參數有功率密度、脈沖波形、離焦量、焊接速度、輔助吹保護氣等。
激光器的功率密度。
在激光加工中，功率密度是一個非常重要的參數。使用更高的功率密度，在微秒范圍內，表面層可加熱至沸點，并產生大量汽化。所以，高功率密度對材料的去除加工，如打孔、切割、雕刻都非常有利。對低功率密度而言，達到沸點的表面溫度需要經歷幾毫秒，而在表層蒸發之前達到熔點，容易形成良好的熔融焊接。結果表明，在熱傳導激光焊接中，其功率密度范圍為104~106W/cm2。
2激光脈沖波形。
脈沖波形是區分材料去除和材料熔化的重要參數，同時也是確定加工設備體積和成本的關鍵參數。高強激光束射到材料表面后，材料表面會有60~90%的反射激光能量損失，尤其是金、銀、銅、鋁、鈦等材料反射強、熱傳導快。在激光脈沖信號過程中，金屬的反射率隨時間變化。隨著材料表面溫度的升高，反射率急劇下降，當表面在熔化狀態時，反射率穩定于一定的值。

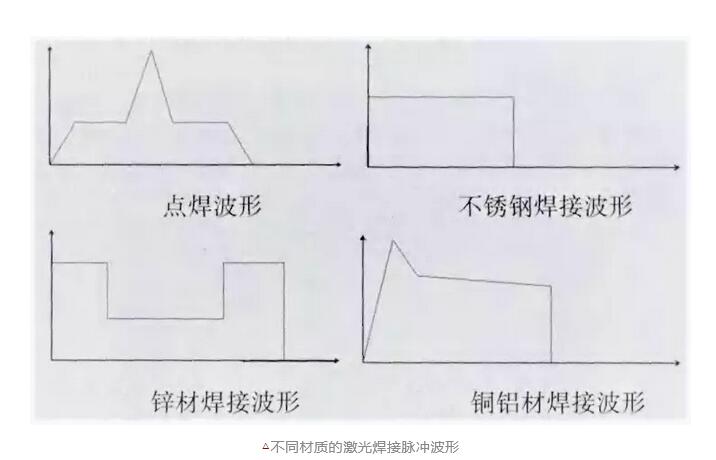

▲不同材料激光焊接脈沖波形。
激光器的脈沖寬度。
脈沖激光焊接的一個重要參數是脈寬。熔深和熱影響分區決定脈寬，寬度越長熱影響區越大，熔深也就越大，而寬度則是1/2次方。但是，由于脈寬的增加會降低了峰值功率，所以增加脈寬通常用于導熱焊接，形成的焊縫尺寸較大，尤其適用于薄板、厚板的搭接。但較低的峰值功率會導致過多的熱輸入，每一種材料都有一個最佳的脈沖寬度，使熔深達到最大。
四離焦
由于光斑中心功率密度太大，激光焊接時往往需要一定的離焦量，容易蒸發成孔。在離焦平面處，能量密度分布比較均勻。
有兩種方法離焦：
正離焦和負離焦。焦面位于工件上的焦面呈正離焦距相反。按照幾何光學理論，當正離焦面和焊面距離相等時，相應平面上的功率密度基本相同，但實際得到的熔池形狀有一定的差別。負向焦化可以獲得較大的熔深，這與熔池的形成過程有關。
5焊接速度。
焊速決定著焊接表面質量、熔深、熱影響范圍等。焊速的加快會影響單位時間內的熱輸入量，焊接速度太慢，則會產生大量的熱能，導致焊接速度過快，造成焊接過程中熱輸入過少，造成工件焊不透。為了提高熔深，通常采用降低焊接速度的方法。
6.輔助吹保護氣。
在高功率激光焊接中，輔助吹氣是一項必不可少的工藝。為防止金屬材料濺射而污染聚焦鏡；另一方面，防止在焊接過程中產生的等離子體過度聚焦，阻止激光到達材料表面。在激光焊接過程中，通常采用氦氣、氬氣和氮氣來保護熔池，以防止工件的氧化。由于保護性氣體種類、風量、吹風角等因素對焊接結果有很大影響，不同的吹吹方式對焊接質量也有一定的影響。
氦不容易被電離(電離能量較高)，能讓激光順利穿過，而能量不受阻礙地直接到達工件表面。這種激光焊接時使用的最有效的保護氣體，但價格較貴。
氬相對便宜，密度大，因此防護效果更好。但是它易受高溫等離子體電離，導致其部分光束射到工件上，降低了焊接的有效激光功率，使熔深和速度降低。與氦氣保護相比，使用氬氣保護的焊件表面來得平滑。
氮是最便宜的保護氣體，但不適合于某些類型的不銹鋼焊接，這主要是因為冶金學方面的問題，例如吸收，有時在搭接區域形成氣孔。
作為一種新的焊接技術，激光焊接技術具有能量密度高、速度快、精度高、深度穿透、適應性強等特點，其應用范圍越來越廣，不僅可以提高生產效率，也可以提高焊接質量，激光焊接技術必將在材料加工領域發揮更大的作用。
